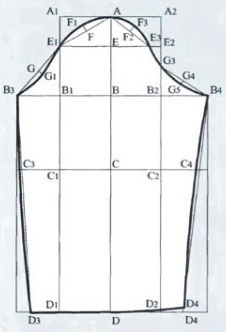

Строим вертикаль через точку А.
АВ = А8В2 (величина с чертежа полочки пальто) -
(Пример: 19 см-
АС = длина руки до локтя (Дрл ).
(Пример:
AD = длина рукава (Др ) + прибавка.
(Пример:
АА 1 = АА2 = (обхват плеча (Оп) + прибавка) / 4.
(Пример: (
А1А2 = Е1Е2 = В1В2 = С1С2 = D1D2.
АЕ = АВ / 3 +
(Пример:
В1ВЗ = ВВ 1
(Пример:
B3G = 1/2B3E1.
GG1 =
E1F = 1/2E1A.
FF1 =
E3F2 = 1/2 ЕЗА.
F2F3 =
G4B4 = 1/2 B4G3.
G4G5 =
Проводим линию оката рукава по точкам ВЗ G1 Е 1 F1 A F3 ЕЗ
G3 G5 В4.
DD3 = 1/2 ширины рукава внизу +
(Пример:
DD4 = 1/2 ширины рукава внизу -
(Пример:
Проводим отрезки B3D3 и B4D4.
D4D5 =
Откладываем на локтевой линии точку СЗ на расстоянии
Проводим линии нижнего шва по точкам ВЗ СЗ D3 и В 4 С4 D5.
Проводим линию низа по точкам D3 D D5.
